12 Eisenbahnbrücken
Edelstahllagerrollen-Programm (ESRL) Deutschen Bahn
Im Rahmen des Edelstahllagerrollen-Programms (ESRL) der Deutschen Bahn, müssen sämtliche Brückenlager bei denen sprödbruchgefährdete Edelstahlrollen verbaut wurden, gegen neue Lager (im Regelfall Elastomerlager) getauscht werden. Dies geschieht vielfach unter komplexen Randbedingungen der seit Jahrzehnten unter Betrieb stehenden Bestandskonstruktionen.

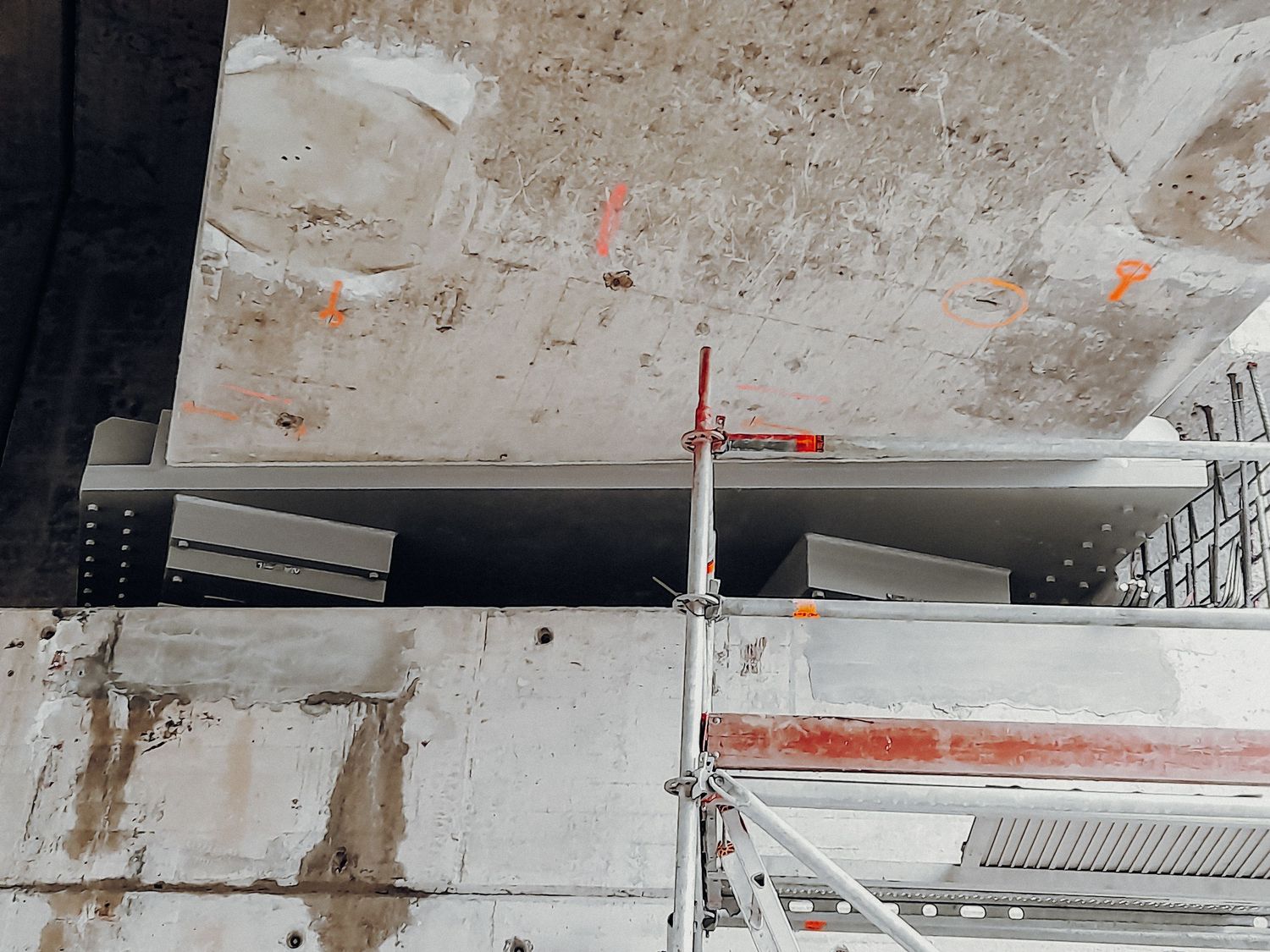

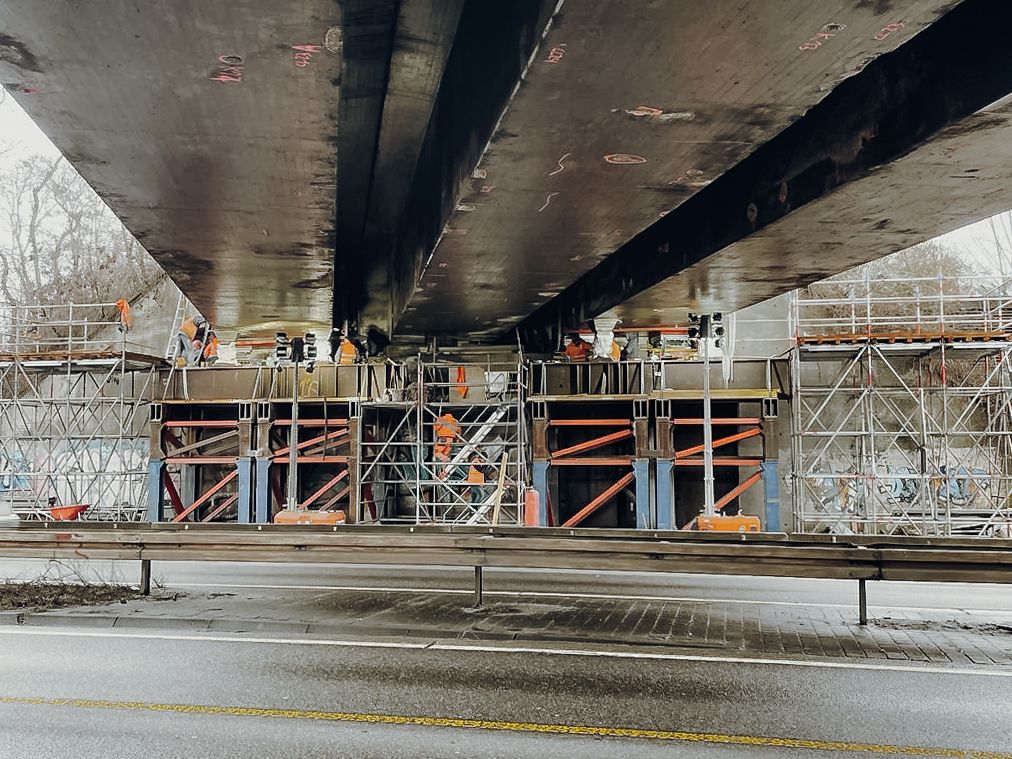

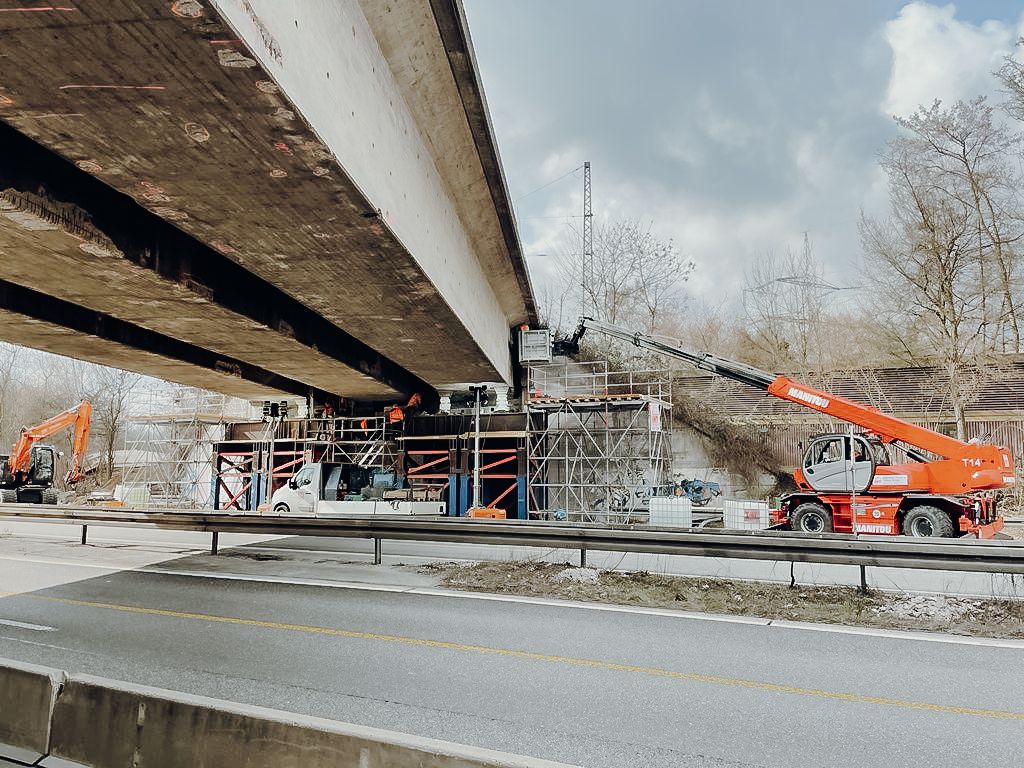

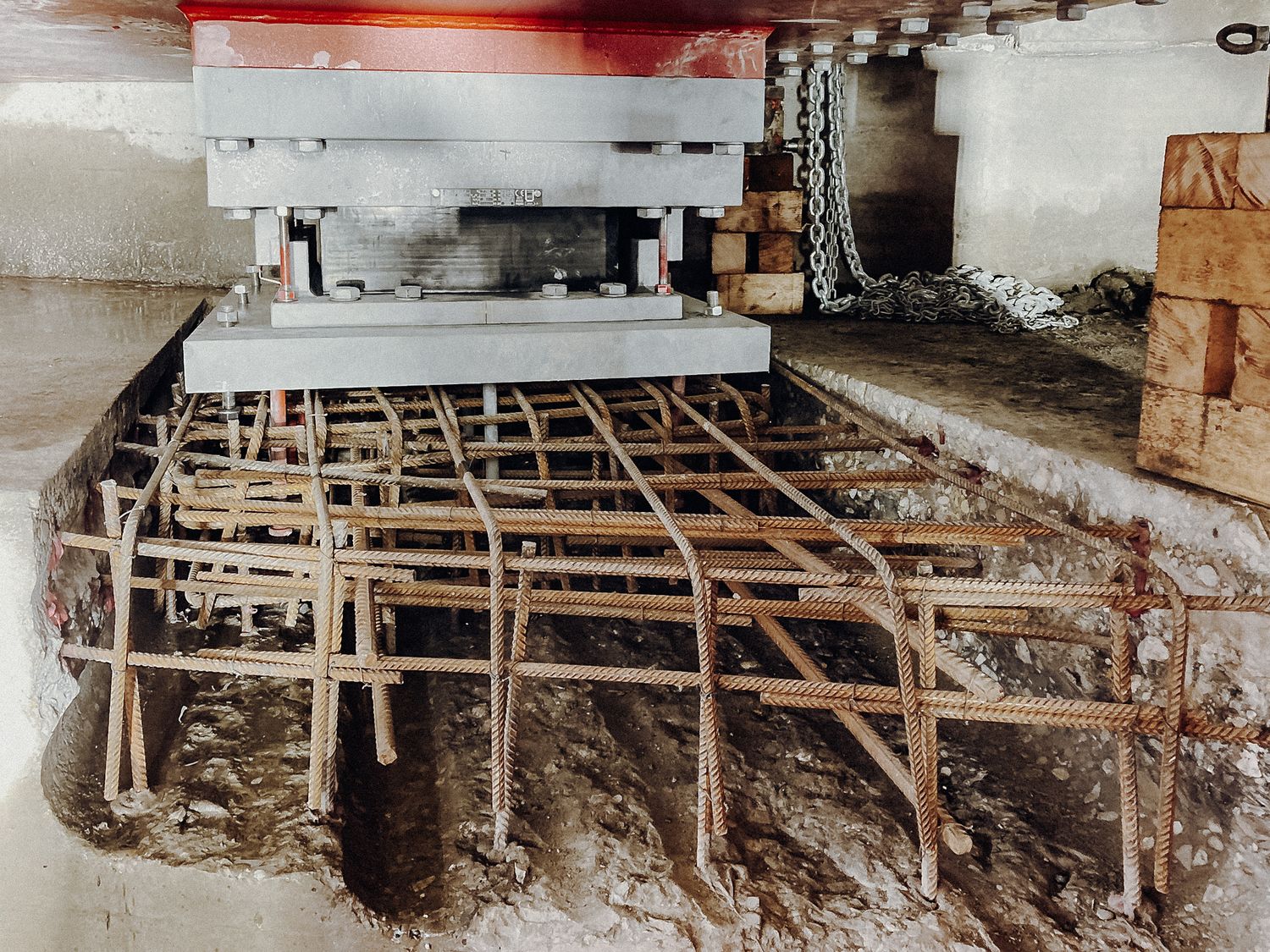

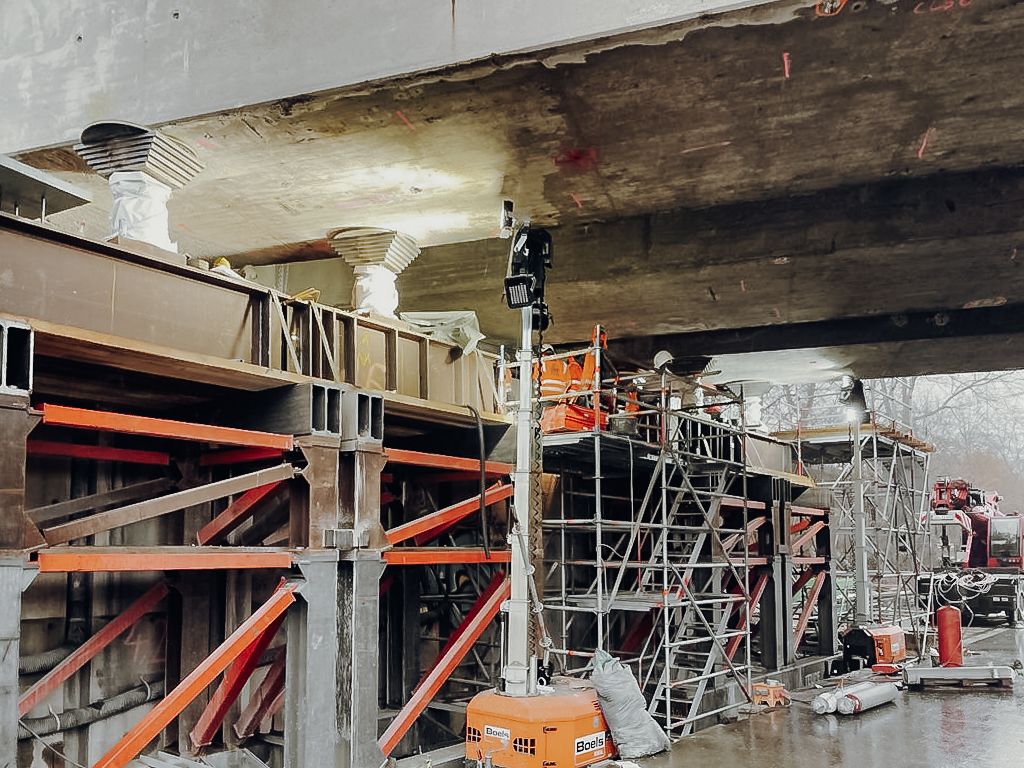

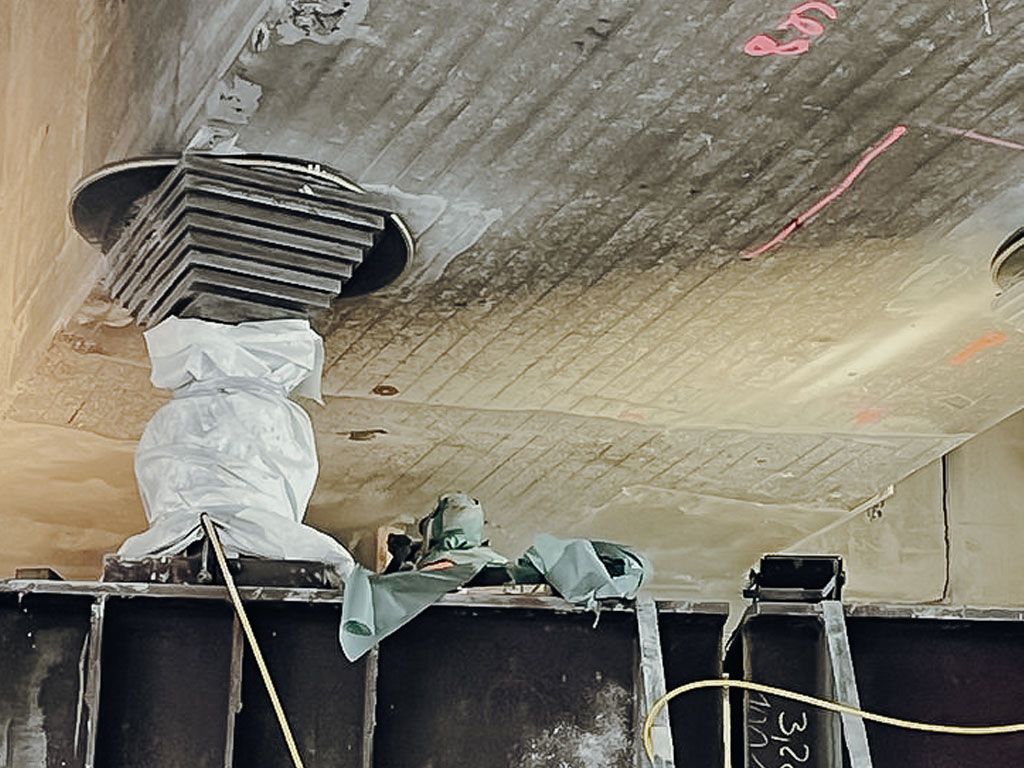

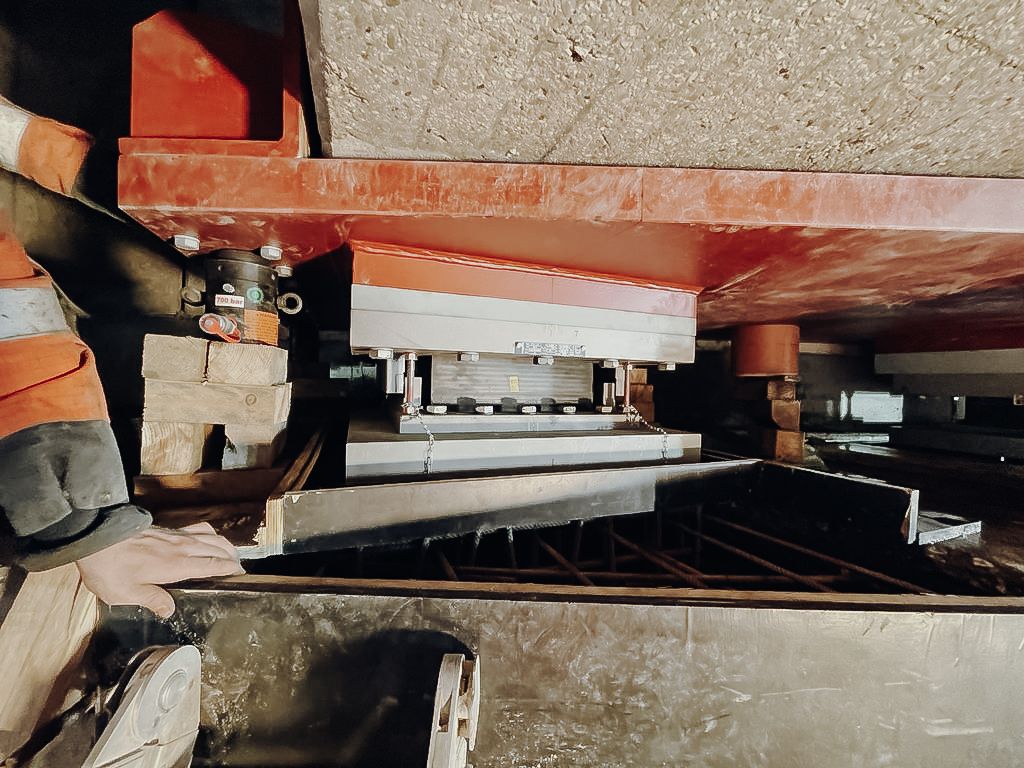

Austausch ESRL A52
![](http://images-pw.pixieset.com/elementfield/132009653/57e773f2817eb051b4065d7c04313ec8-e72bfb5c-300.jpg)
![](http://images-pw.pixieset.com/elementfield/832009653/e5a63e0929e09ca2a10efdd245a6638d-ab3c7ed8-300.jpg)
![](http://images-pw.pixieset.com/elementfield/542009653/295cb0138c5dac4329ae9374f99391f5-fb2d5957-300.jpg)
![](http://images-pw.pixieset.com/elementfield/252009653/83b0494150639fb4db8e5d1988706b90-ec1e0add-300.jpg)
![](http://images-pw.pixieset.com/elementfield/305898653/d545ba69969763b359c4834964df3113-b772b3f1-300.jpg)
![](http://images-pw.pixieset.com/elementfield/015898653/21749e9579f61dd8921d5de58f8507ee-3d68882f-300.jpg)
![](http://images-pw.pixieset.com/elementfield/715898653/182e62a0ee53da3c3d99b19af037117e-75ffea1e-300.jpg)
![](http://images-pw.pixieset.com/elementfield/425898653/f6150ba75a8733b51f0f337b81b94b88-b5cc90e7-300.jpg)

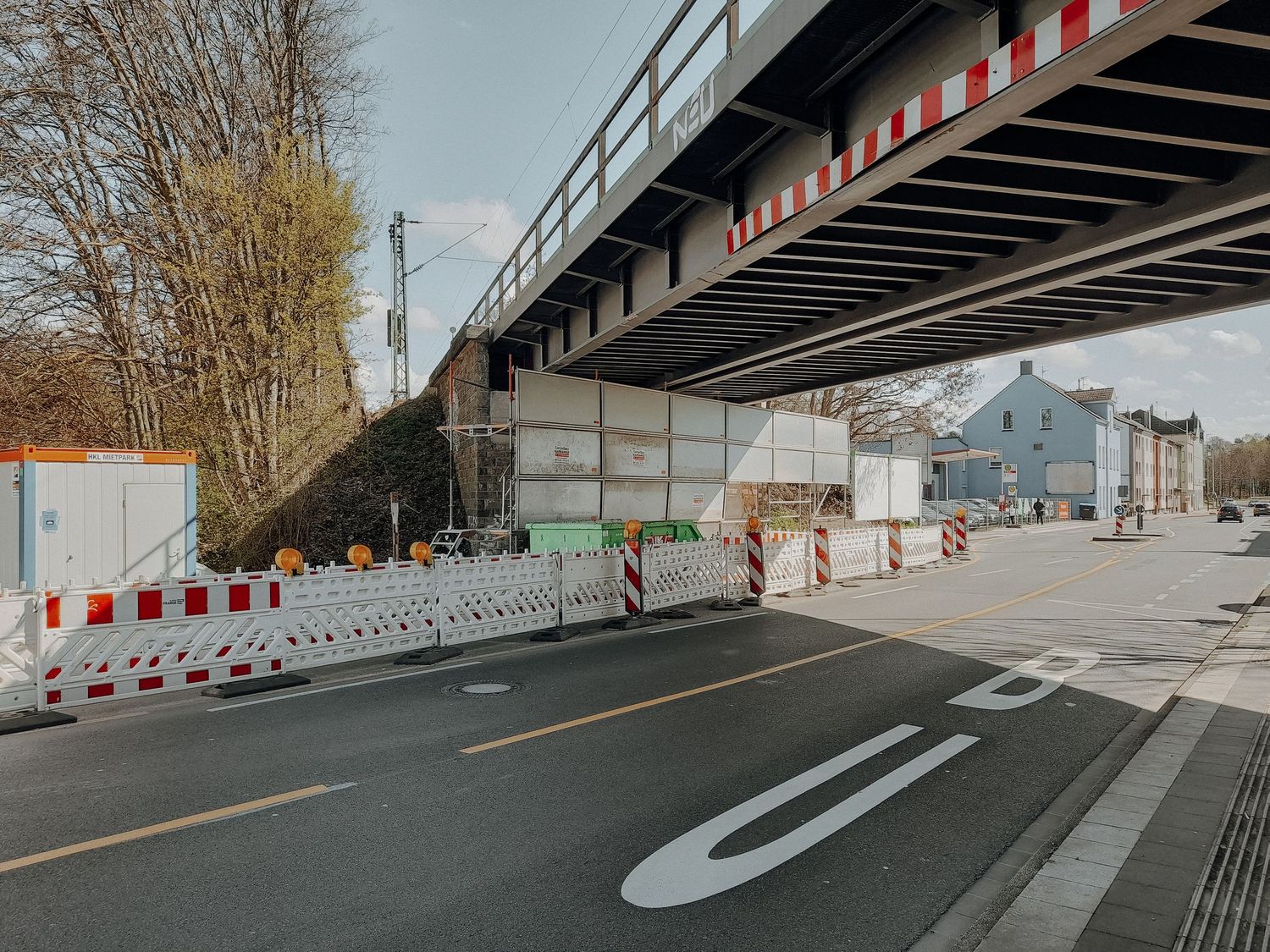

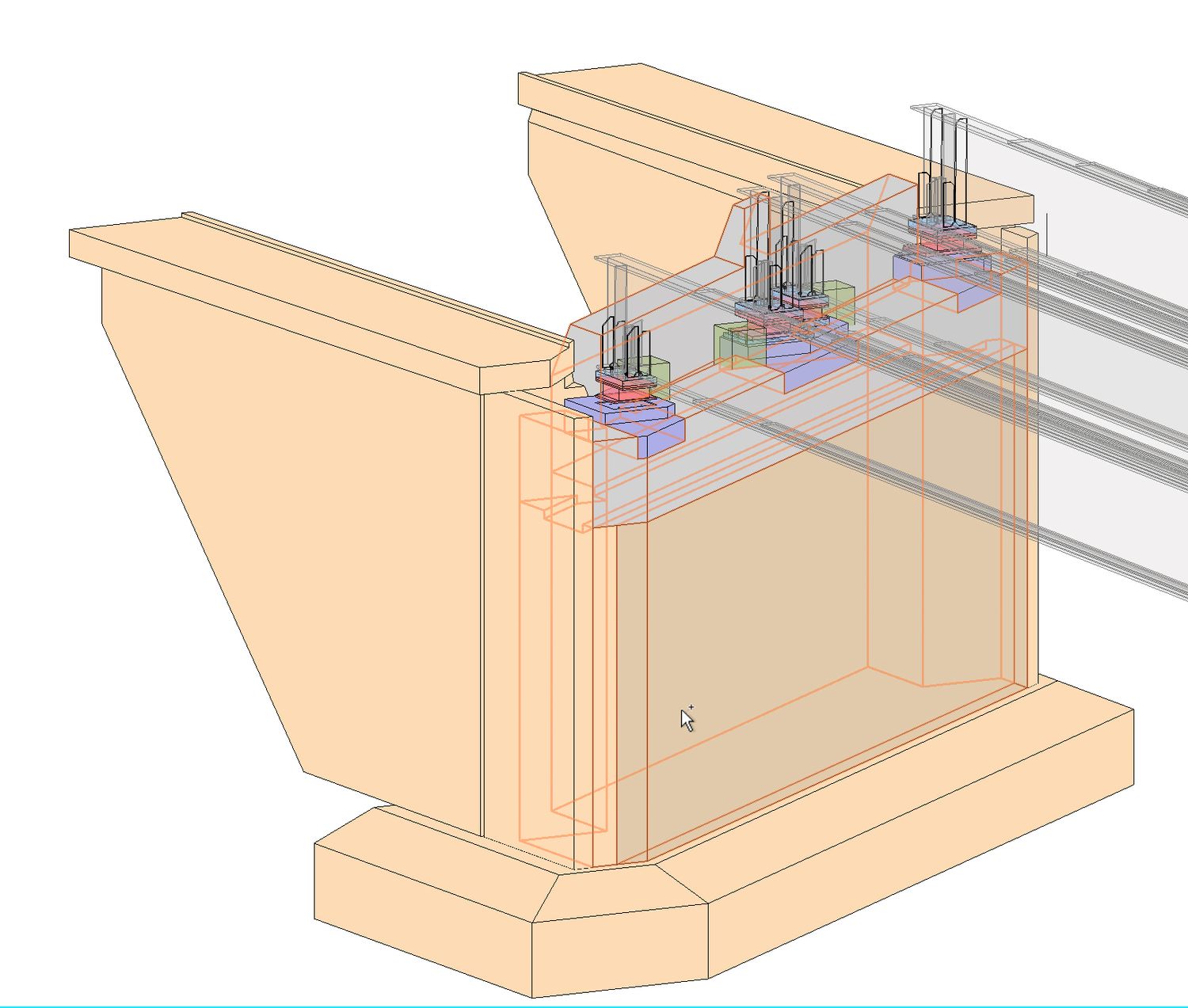

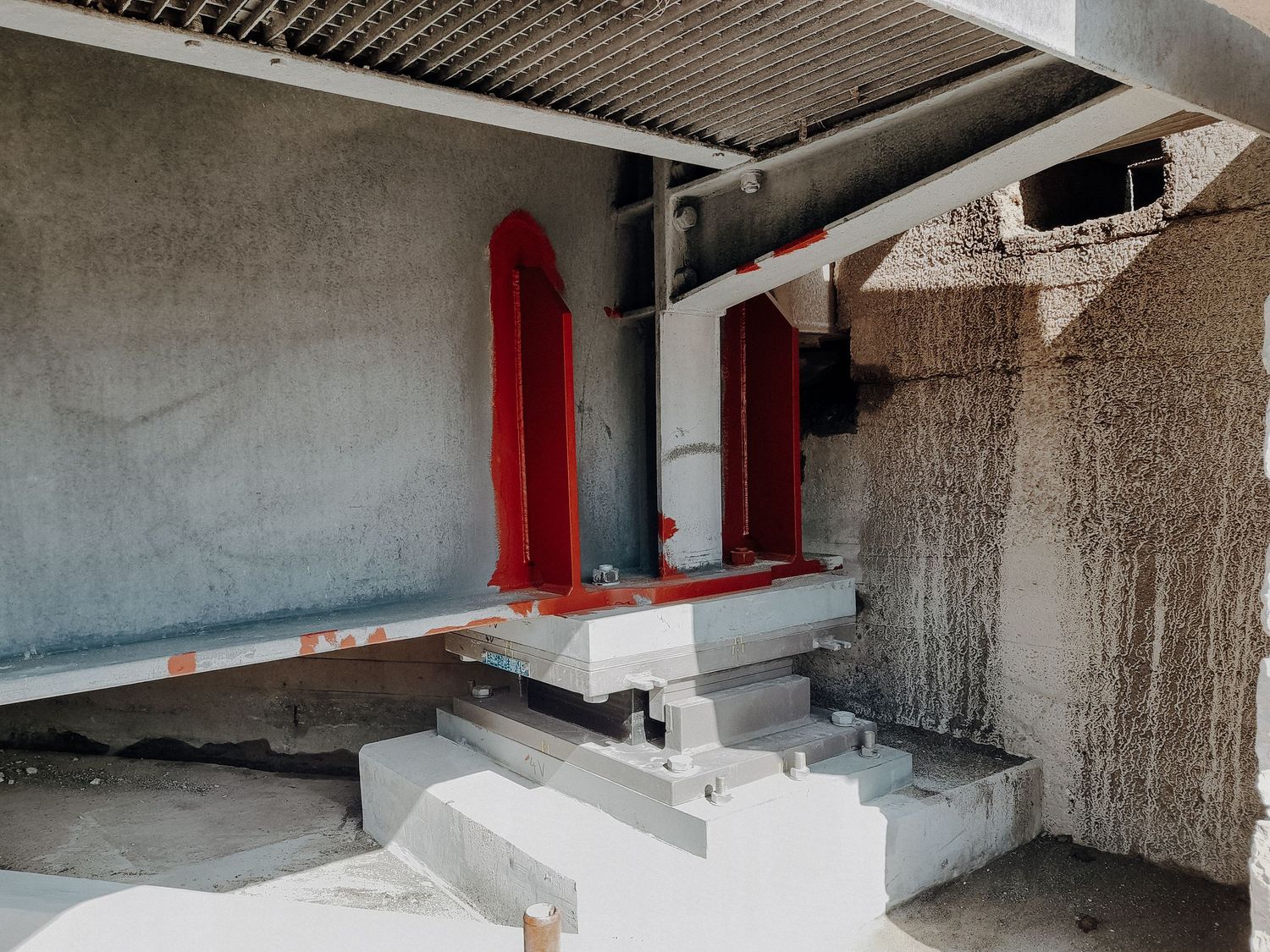

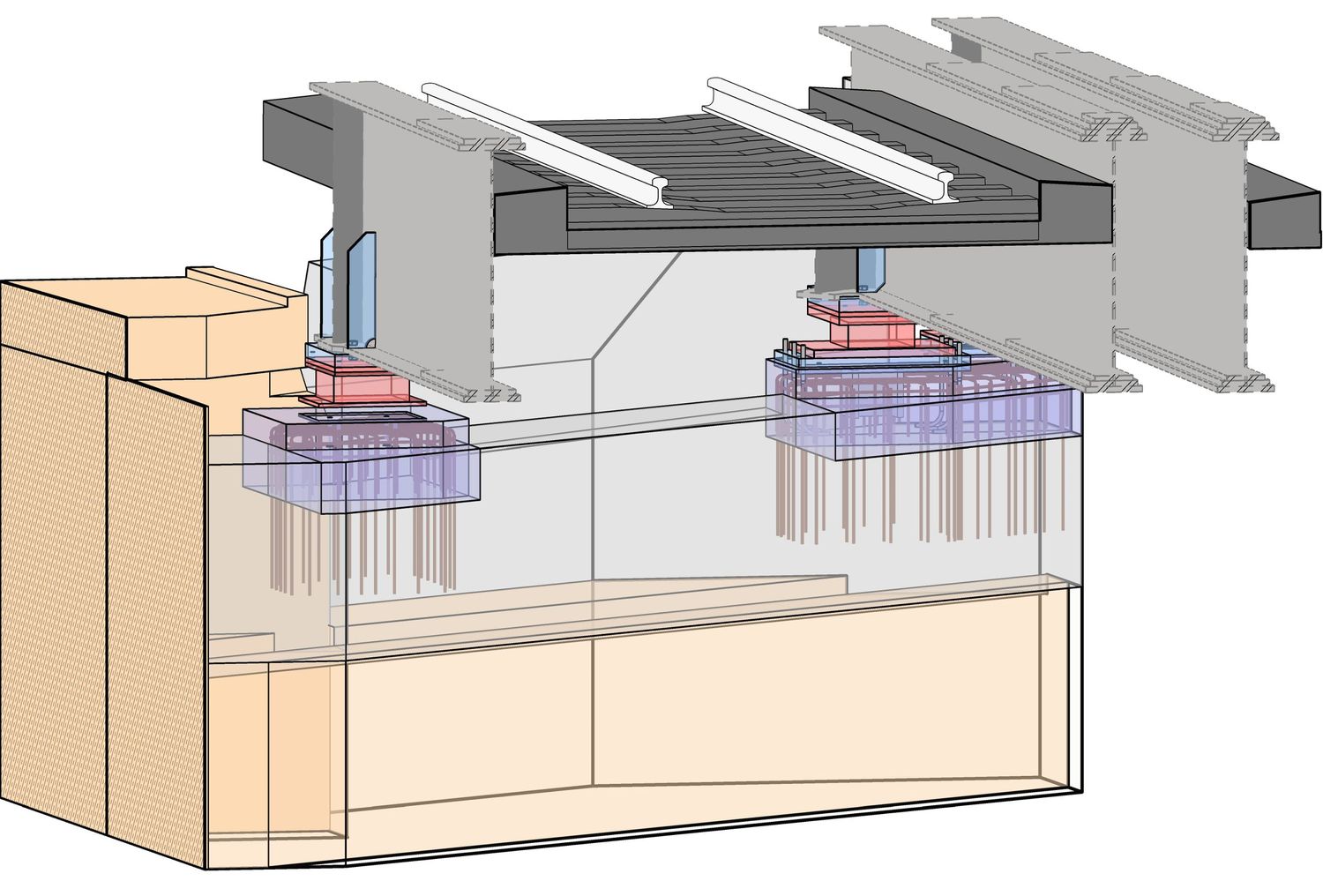

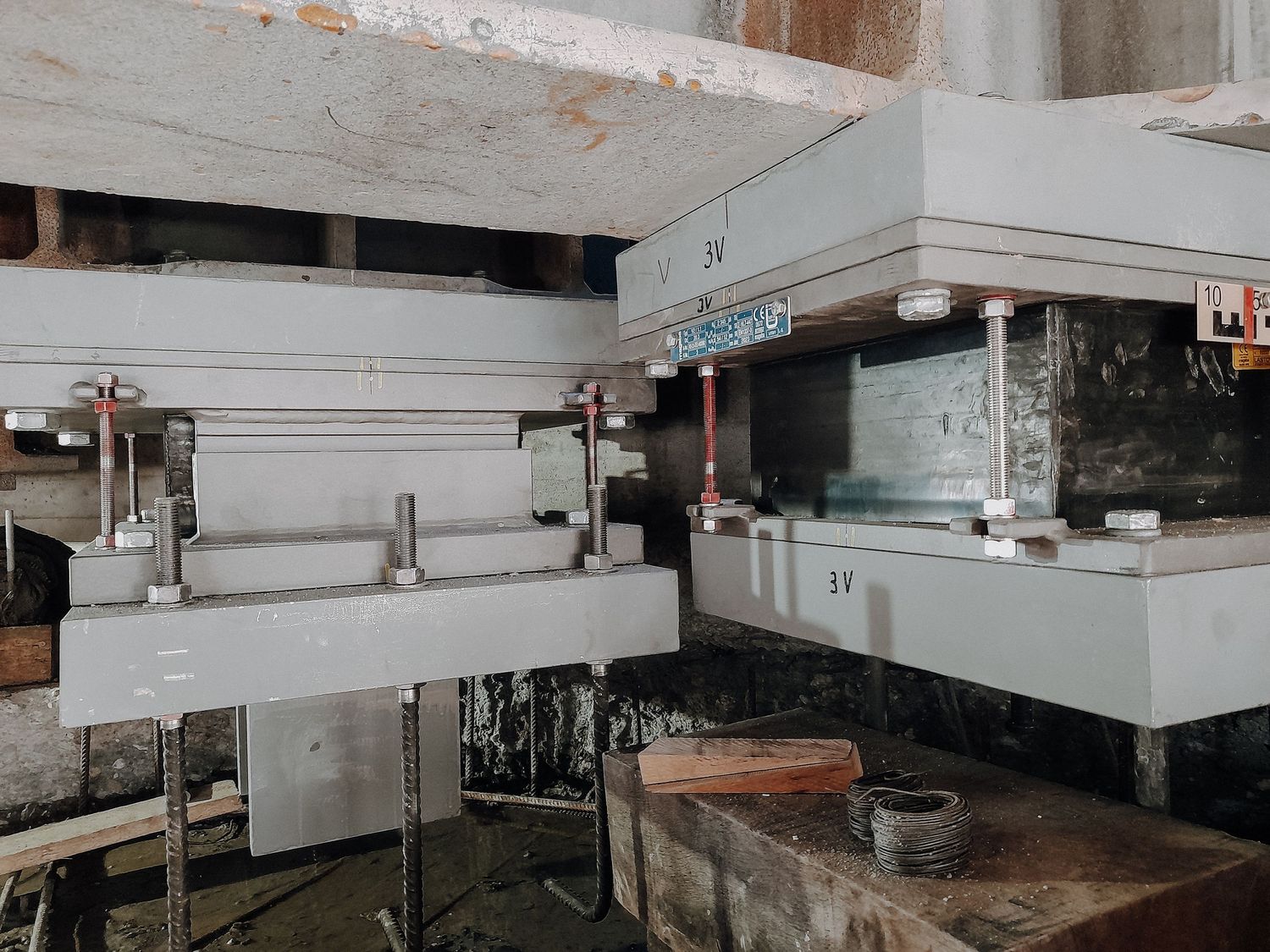

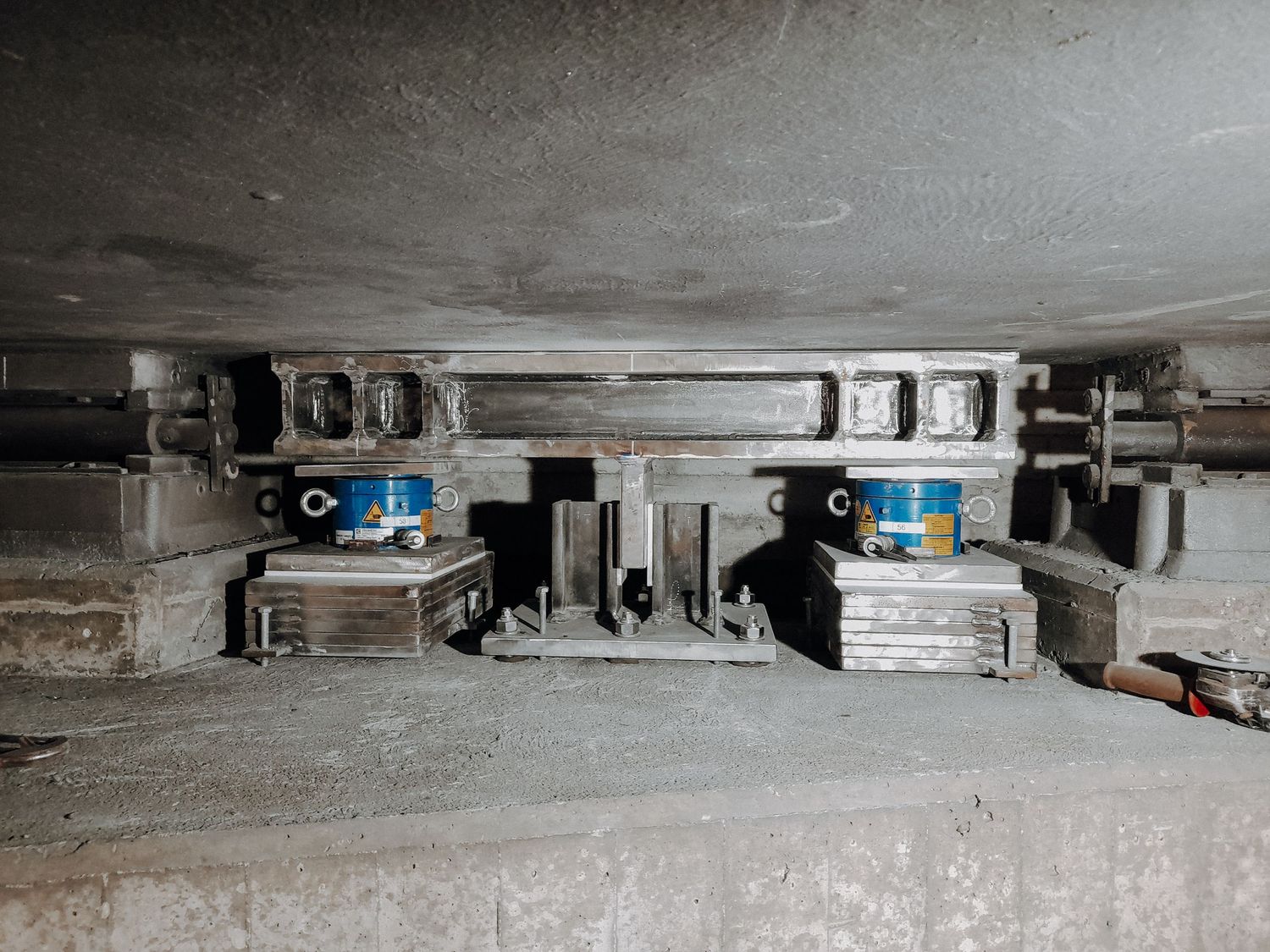

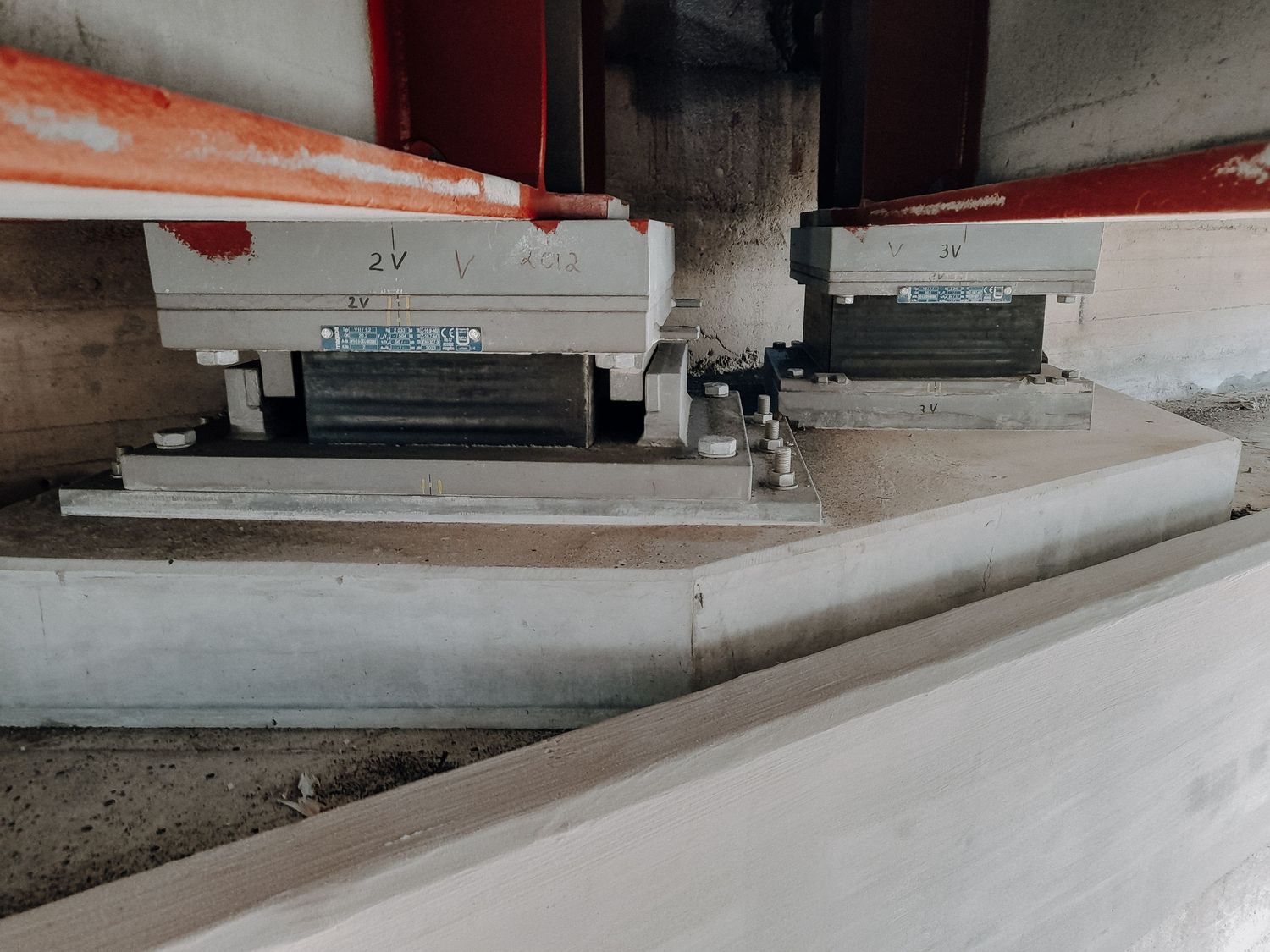

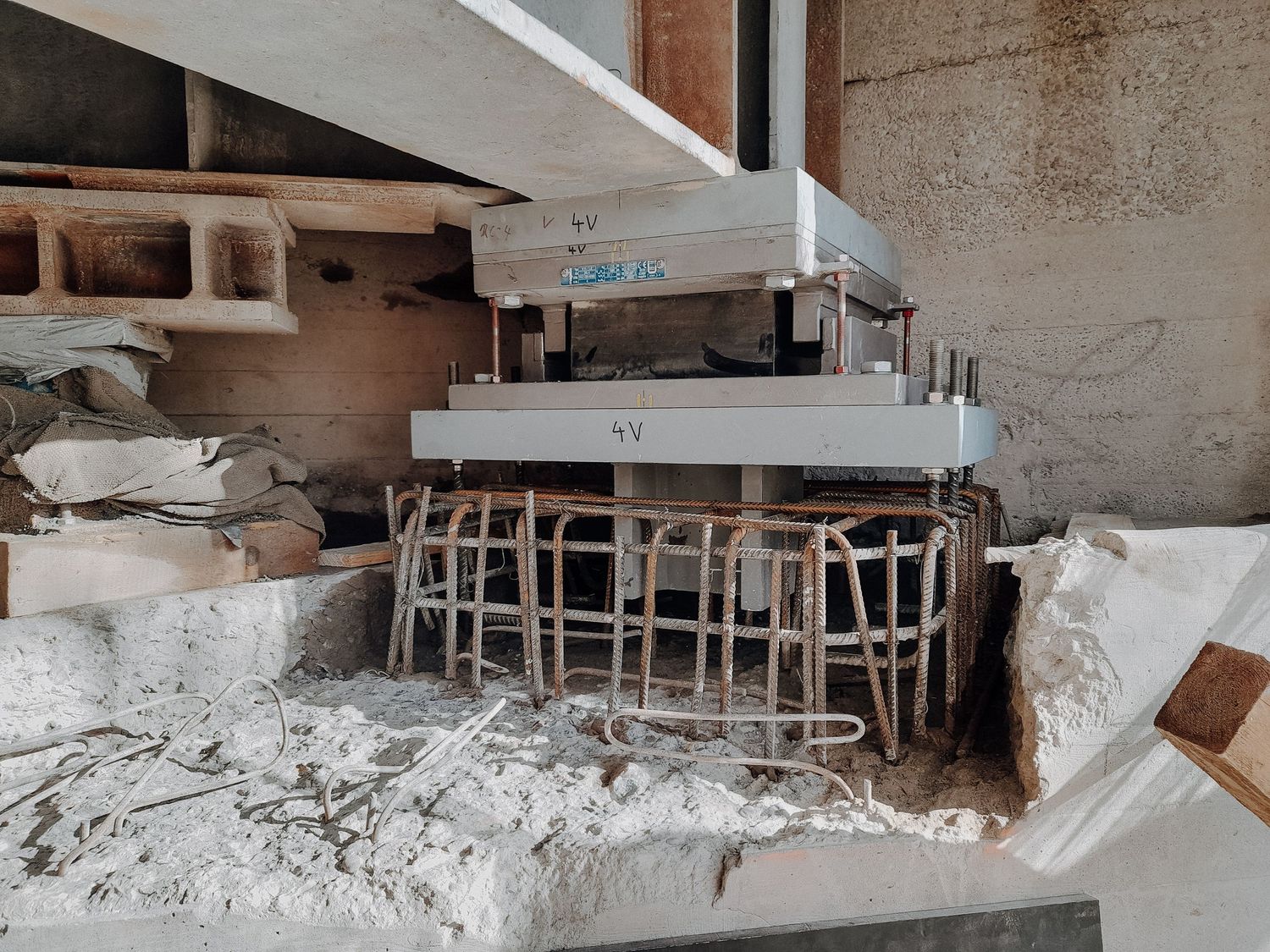

AUSTAUSCH ESRL Hildenerstraße
![](http://images-pw.pixieset.com/elementfield/141898653/06ae545f6325f854156020b93223110a-4f7f7f98-300.jpg)
![](http://images-pw.pixieset.com/elementfield/841898653/44ec9cf8ef210f9855f57409b3de9653-21ecc52b-300.jpg)
![](http://images-pw.pixieset.com/elementfield/551898653/bbfbe55f923d9158d1e9971880343ec6-57713636-300.jpg)
![](http://images-pw.pixieset.com/elementfield/261898653/fdf100cce4969b4fa0120170223b323b-84d59229-300.jpg)
![](http://images-pw.pixieset.com/elementfield/762009653/564d8bb7ebc35053fa34bbc4399da6c0-9690d21d-300.jpg)
![](http://images-pw.pixieset.com/elementfield/472009653/ab6e5d4464ce2e92e9b2149da74d6f08-66f1f24d-300.jpg)
![](http://images-pw.pixieset.com/elementfield/182009653/146d3fcb64b0297b959fd0fe7e4e0c7e-0880c057-300.jpg)
![](http://images-pw.pixieset.com/elementfield/882009653/0b96741ec8dcf5d669a8b1c13d6252c5-f8de42ce-300.jpg)

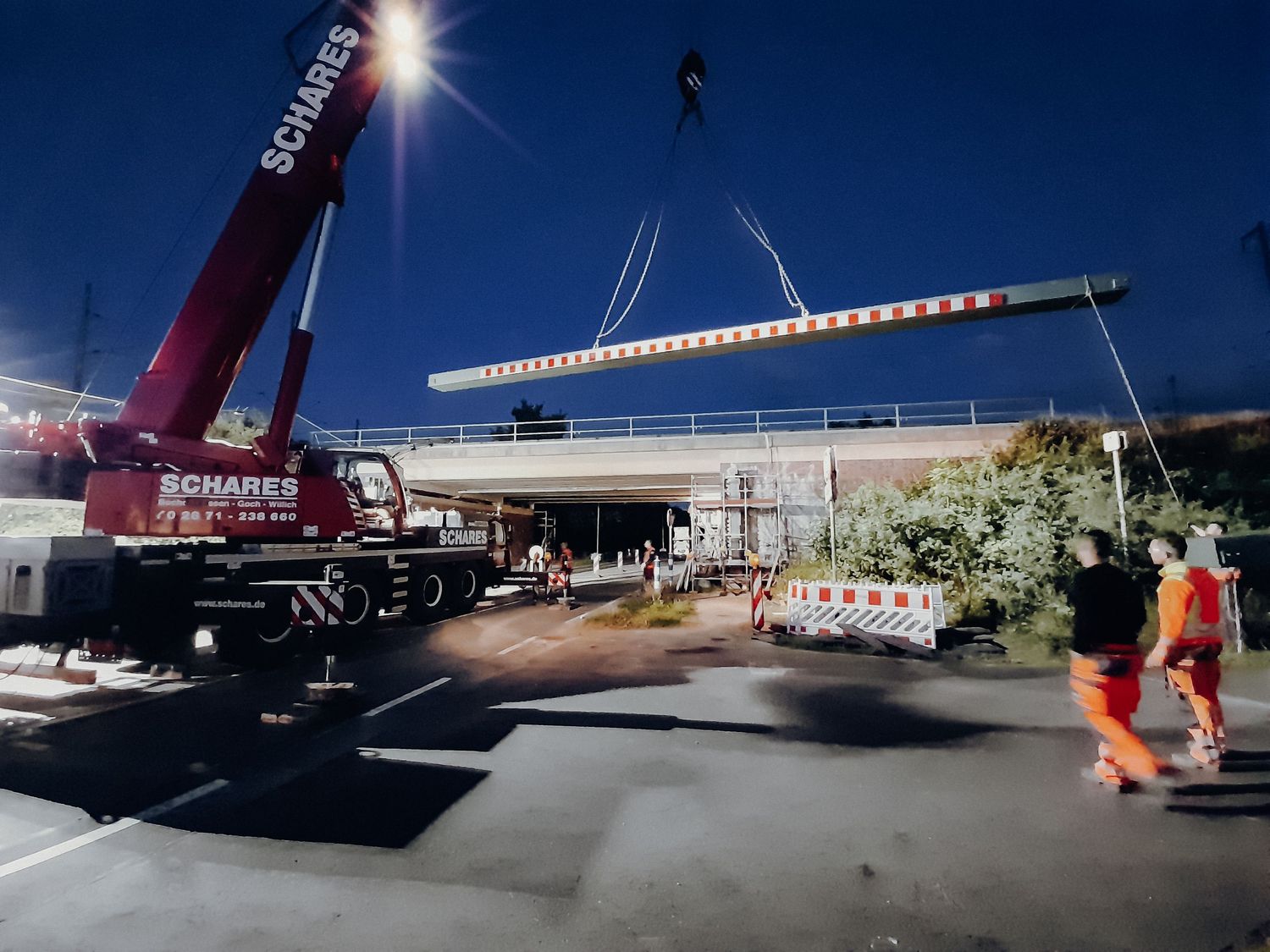

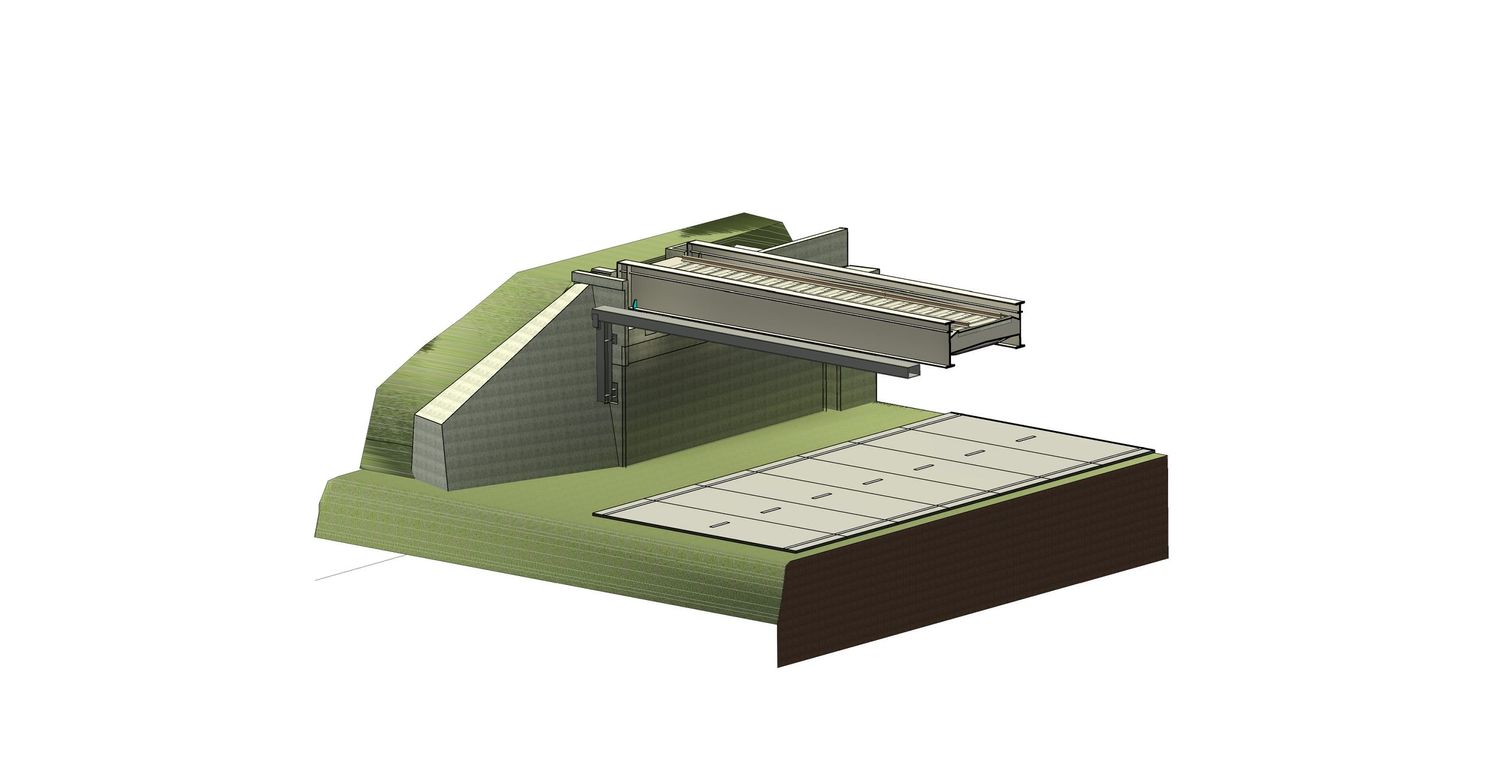

AUSTAUSCH ESRL B477
![](http://images-pw.pixieset.com/elementfield/898109653/db7cd9567f2f5beb87167b7c004358c3-9dbe4d4f-300.jpg)
![](http://images-pw.pixieset.com/elementfield/509109653/95a9bdde5ee60b3b56a746a1f7ce8d05-e39e92d9-300.jpg)
Projektübersicht:
![](http://images-pw.pixieset.com/site/BJj3YD/R7zedP/fd0591c739772fe8a4e3599de9c4c242-4149ae44-300.jpg)
Auftraggeber
IHT Ingenieur Hoch- und Tiefbau GmbH, J.J. Brühl Stahlbau GmbH & Co. KG
Bauherr
DB Netz AG
Planungszeitraum
März 2022 – Dezember 2023
Leistungsumfang
- Lagerlastermittlung der Bestandsüberbauten
- Abstimmung mit Lagerhersteller für die neuen Lagerkonstruktionen
- Ausführungsplanung Lagerwechsel mit Einpassung des Lagers in die
- Bestandssituation sowie aller erforderlichen Bauhilfsmaßnahmen
- Kontinuierliche Baustellenbetreuung der ausführenden Firma
Wesentliche Projektkenndaten
Bauwerke
12 Eisenbahnbrücken mit insgesamt 78 Lagern
Zusätzlich Planung von 4 vorgesetzten Anprallschutzkonstruktionen.
Projektcharakteristika

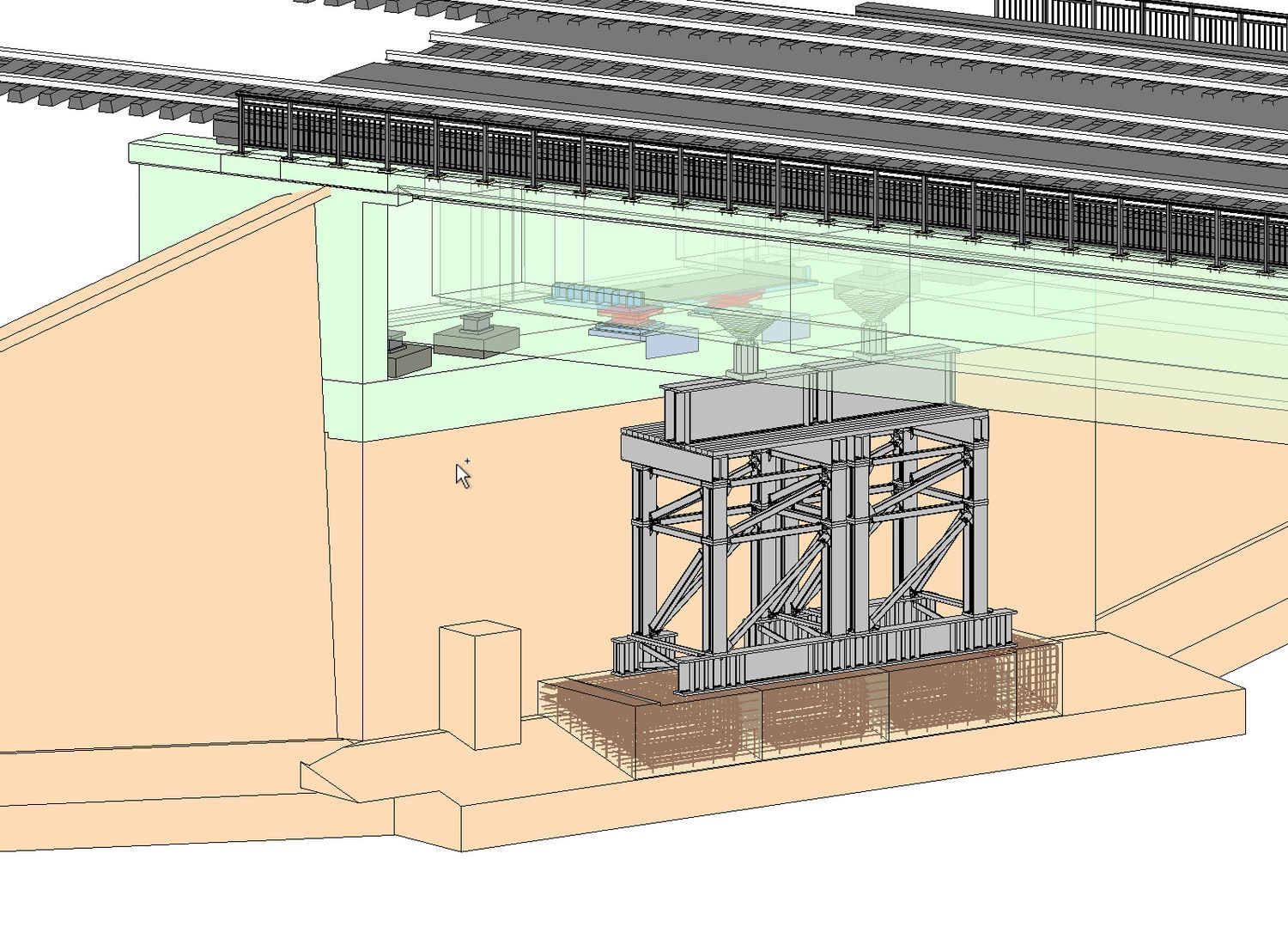

Konzeption bauzeitliche Pressenkonstruktionen zum Heben der Überbauten. Teilweise externe Pressentürme auf Mikropfahlgründung. Integration Bauverfahren (HDW, Seilsägen usw.) in die Detailplanung.
Besonderheiten
Oftmals Ertüchtigungen der Stahlüberbauten zur lokalen Lasteinleitung. Vielfach Planung ohne Bestandsunterlagen notwendig.
